PVC管材设备
PVC管材设备主要用于生产PVC水管，质量上乘，设备合理。
PVC管材设备特征:
1. 产量: 锥型双螺杆挤出机, 适用于PVC粉末，产量高，可达到 1000公斤/小时。
2. 管径: 致力于设计并生产世界上最大的锥型双螺杆挤出机，生产最大的管径达到710mm.
3. 辅助机械. 具有外形美观, 自动化控制和运转平稳等特性。
PVC管材设备的技术参数
管径20-63mm 单管 16-40mm 双管 75-160mm 110-315mm 315-630mm
挤出机型号SJZ51/105 SJZ65/132 SJZ80/156 SJZ80/156 SJZ92/188
挤出机功率18.5kw 37kw 37kw 55kw 110Kw
挤出量120kg/h 250kg/h 250kg/h 360kg/h 800kg/h
最大线速度12m/min 15m/min 6m/min 3m/min 1.2m/min

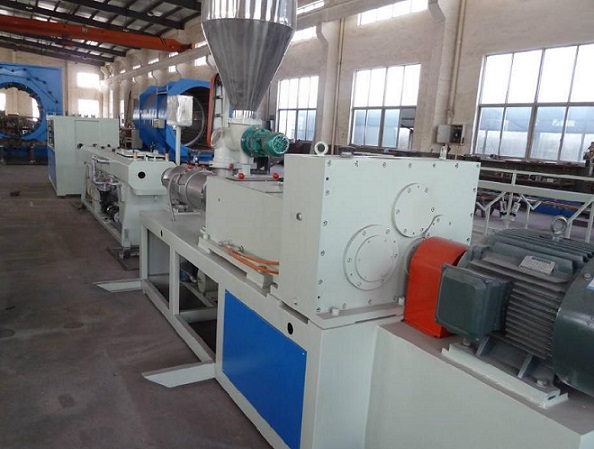

PVC管材设备主要用于生产农用给排水、建筑给排水、线缆敷设等方面的各种管径、壁厚的塑料PVC管材，该机组由锥形双螺杆挤出机、真空定型台、牵引机、切割机、翻料架等组成。螺杆挤出机及牵引机采用进口交流变频调速装置，真空泵及牵引电机均采用优质产品。牵引有二爪、三爪、四爪、六爪等牵引方式。可选用锯片或行星切割形式，另可带计长及增厚装置，机组性能可靠、生产效率高。本公司可根据客户的要求，配置专用装置生产螺旋消音管和芯层发泡管机组。
PVC管材产品介绍
一、PVC管材设备

我国PVC管材近年来发展较快，每年增长率达到8%，而每年需求增长率2%。在塑料管材中，PVC管材用量一直遥遥领先，它被广泛的应用于给排水管道。由于技术相对成熟，近年PVC给水管材在产品创新方面的投入不大，新产品相对不多，市场上普通产品多，高技术、高附加值产品少，相类似的通用产品、中低档产品占大部分，高档产品少。
目前国内塑料管道生产能力达300万吨，主要有PVC、PE和PP－R管道三大类，其中PVC管道是市场份额最大的塑料管道，占塑料管道近70%的份额。PVC管材生产线1600余条。年生产能力250万吨以上，2003年PVC管道（管件）年产量达120多万吨。在塑料管道中，PVC的份额为70%， PE占25%， PP－R占4%，其它占1%。
1、PVC管材设备的工艺流程
生产流程原料+助剂配制→混合→输送上料→强制喂料→锥型双螺杆挤出机→挤出模具→定径套→喷淋真空定型箱→浸泡冷却水箱→油墨印字机→履带牵引机→抬刀切割机→管材堆放架→成品检测包装

二、PVC管材生产线设备功能
（1）、原料混合：是将PVC稳定剂、增塑剂、抗氧化剂等其它辅料，按比例、工艺先后加入高速混合机内，经物料与机械自摩擦使物料升温至设定工艺温度，然后经冷混机将物料降至40-50度；这样就可以加入到挤出机的料斗。
（2）、挤出机部分：本机装有定量加料装置，使挤出量与加料量能够匹配，确保制品稳定挤出。由于锥形螺杆的特点，加料段具有较大的直径，对物料的传热面积和剪切速度比较大，有利于物料的塑化，计量段螺杆直径小，减少了传热面积和对熔体的剪切速度，使熔体能在较低的温度下挤出。螺杆在机筒内旋转时，将PVC混合料塑化后推向机头，从而达到压实、熔融、混炼均化；并实现排气、脱水之目的。加料装置及螺杆驱动装置采用变频调速，可实现同步调速
（3）、挤出模头部分：经压实、熔融、混炼均化的PVC，有后续物料经螺杆推向模头，挤出模头是管材成型的关建部件。
（4）、真空定型水箱用于管材的定型、冷却, 真空定型水箱上装有供定型和冷却的真空系统和水循环系统，不锈钢箱体，循环水喷淋冷却, 真空定型水箱上装有前后移动装置和左右、高低调节手动装置。
（5）、牵引机用于连续、自动地将已冷却变硬的管材从机头处引出来，变频调速。
（6）、切割机：由行程开关根据要求长度控制后，进行自动切割，并延时翻架，实行流水生产,切割机以定长工开关信号为指令，完成切割全过程，在切割过程中与管材运行保持同步，切割过程由电动和气动驱动完成,切割机设有吸尘装置，将切割产生的碎屑及时吸出，并回收。
（7）、翻料架翻料动作由气缸通过气路控制来实现，翻料架设有一个限位装置，当切割锯切断管材后，管材继续输送，经延时后，气缸进入工作，实现翻料动作，达到卸料目的。卸料后经延时数秒自动复位，等待下一循环。

三、PVC管材用途
（1）PVC管材，是指做成管材的主要原料是PVC树脂粉。PVC管材的种类一般是以管材的用途来分的：排水管，给水管，电线管，电缆护套管……
因为做的原料配方是有区别的，各类管的抗压性等各方面的指标是不一样的。
PVC给水管配合给水配件，用于楼房的给水工程。
PVC排水管用于排污……
四、辨别PVC管材的好坏的方法
（1）先看表面光洁度，以及白度。
（2）拿样品摔，容易摔碎者一般是高钙产品，当然要符合你们的要求价格合适的话是可以的。
（3）拿样品用脚踩管材的边，看看是否能裂开，或者裂开后的断裂伸长率。
（4）耐侯方面挺麻烦的。最直接的办法就是拿到高温高光的地方放个几天，看表面变化率，但太浪费时间。主要看前3项就好。
五、产品资料：
1、PVC管材生产线主要技术参数：
型号管材直径主机最大产量装机功率
PVC排水管
PVC110 50mm-110mm SJZ51/105 180KG 93KW
PVC160 50mm-160mm SJZ65/132 250KG 120KW
PVC200 75mm-200mm SJZ65/132 250KG 127KW
PVC供水管
PVC110 20mm-110mm SJZ65/132 250KG 100KW
PVC160 50mm-160mm SJZ65/132 250KG 127KW
PVC200 50mm-200mm SJZ80/156 380KG 145KW
PVC排水管/供水管
PVC315 110mm-315mm SJZ80/156 320KG 170KW
PVC400 160mm-400mm SJZ80/156 380KG 170KW
PVC630 450mm-630mm SJZ92/188 800KG 230KW
PVC穿线管
PVC32（四管） 16mm-32mm SJZ65/132 250KG 122KW
PVC25（双管） 20mm-25mm SJZ51/105 120KG 108KW
PVC32（四管） 20mm-63mm SJZ65/132 250KG 123KW
PVC复合管（芯层发泡管）
PVC160 50mm-160mm SJZ65/132 520KG 225KW

SJZ80/156
PVC250 50mm-160mm SJZ65/132 650KG 330KW
SJZ92/188
PVC250 50mm-160mm SJZ80/156 800KG 375KW
